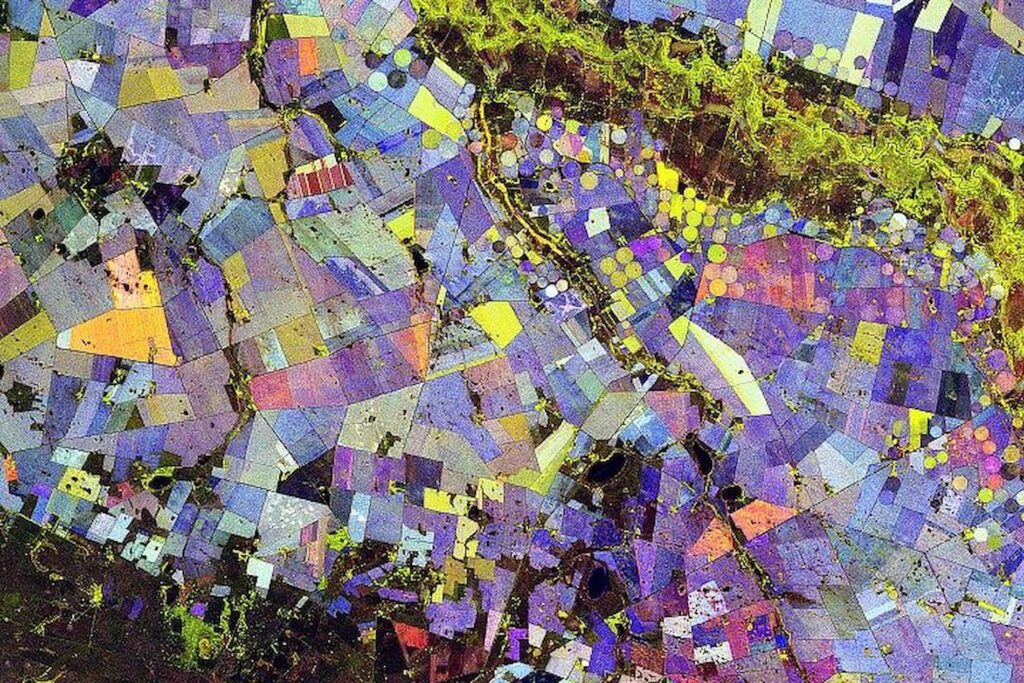

Obraz NASA z Maize Triangle to kompozycja fałszywych kolorów, w której dane radarowe zostały przeliczone na barwy czerwone, zielone i niebieskie. NASA Earth Observatory wyjaśnia, że zielony oznacza obszary porośnięte roślinnością, czerwony – powierzchnie bez roślin, a niebieski – tempo zmian roślinności w czasie sezonu.
Wizualizacja pokazuje pola uprawne w prowincji Free State w Republice Południowej Afryki. Obszar znajduje się około 110 kilometrów, czyli 70 mil, na północ od Bloemfontein, wzdłuż rzeki Vetrivier, znanej też jako Vet River.
Dane obejmują sezon wegetacyjny 2025-2026 na półkuli południowej. NASA podaje, że kompozycję zbudowano z obserwacji wykonanych podczas 10 przelotów satelity NISAR nad tym samym regionem między listopadem 2025 roku a marcem 2026 roku.
Maize Triangle jest rolniczym regionem RPA ważnym dla produkcji kukurydzy
Maize Triangle jest obszarem rolniczym Republiki Południowej Afryki, którego nazwa odnosi się do dużego znaczenia kukurydzy w lokalnej produkcji rolnej. NASA opisuje pokazany fragment krajobrazu jako część szerszego regionu, w którym nawadnianie umożliwia intensywną uprawę na terenach półsuchych.
Krajobraz na obrazie NASA składa się z pól prostokątnych i okrągłych. Okręgi wskazują najczęściej na systemy nawadniania centralnego, w których zraszacz porusza się wokół stałego punktu i tworzy charakterystyczny ślad widoczny z orbity.
Rzeka Vetrivier ma w tej scenie znaczenie praktyczne, bo woda pozwala utrzymać produkcję rolną w środowisku półsuchym. NASA zwraca uwagę, że właśnie dostęp do wody ożywia mozaikę upraw widoczną w czerwieniach, zieleniach, błękitach i odcieniach pomarańczowych.
NISAR jest satelitą radarowym NASA i ISRO do obserwacji zmian na Ziemi
NISAR jest wspólną misją NASA i Indyjskiej Organizacji Badań Kosmicznych ISRO, której pełna nazwa brzmi NASA-ISRO Synthetic Aperture Radar. NASA podaje, że satelita został wystrzelony 30 lipca 2025 roku, a jego celem jest pomiar zmian powierzchni lądów, lodu, wody i roślinności.
Misja NISAR wykorzystuje radar z syntetyczną aperturą, czyli SAR, do obrazowania powierzchni Ziemi niezależnie od światła słonecznego. NASA opisuje SAR jako technikę, w której poruszający się radar emituje impulsy elektromagnetyczne, mierzy echo odbite od powierzchni i składa z tych pomiarów obraz o wysokiej rozdzielczości.
NISAR ma dwa główne instrumenty radarowe: L-band SAR o długości fali 24 centymetry oraz S-band SAR o długości fali 9,4 centymetra. NASA podaje, że instrumentem misji jest SAR, a dane NISAR są publicznie archiwizowane przez Alaska Satellite Facility Distributed Active Archive Center.
Misja weszła w fazę naukową przed publikacją obrazu z RPA. NASA informuje, że pod koniec lutego 2026 roku udostępniono ponad 100 tysięcy produktów danych NISAR poziomu 1-3 w paśmie L, co pokazuje skalę strumienia informacji generowanych przez satelitę.
Radar SAR oznacza obrazowanie struktury, a nie koloru roślin
Radar SAR oznacza metodę obserwacji, która nie „widzi” zieleni liści tak jak aparat fotograficzny. Instrument wysyła fale mikrofalowe, odbiera ich echo i mierzy, jak sygnał rozprasza się na glebie, łodygach, liściach, wodzie oraz innych elementach krajobrazu.
Ta różnica jest kluczowa dla rolnictwa, bo radar może reagować na strukturę upraw. Kukurydza, pszenica, słonecznik, lasy i odkryta gleba mają inne cechy geometryczne, wilgotnościowe i sezonowe, dlatego mogą tworzyć odmienne sygnały w danych radarowych.
Paul Siqueira, naukowiec z University of Massachusetts Amherst i lider zespołu NISAR ds. ekosystemów, powiedział NASA: „To ładny obraz, ale komunikuje nam też ważne rzeczy”. Badacz dodał, że dzięki NISAR uprawy takie jak kukurydza i słonecznik wyglądają inaczej niż lasy, ponieważ różnią się rozmiarem i okresem wzrostu.
Radar działa także wtedy, gdy zwykłe zdjęcia satelitarne są mniej użyteczne przez chmury lub brak światła. Nie oznacza to, że dane SAR są proste w interpretacji, bo na sygnał wpływają wilgotność, szorstkość powierzchni, geometria obserwacji i polaryzacja fali.
Fałszywe kolory są sposobem zamiany danych radarowych na czytelny obraz
Fałszywe kolory są techniką wizualizacji, w której niewidzialne dla oka dane zostają przypisane do kanałów czerwonego, zielonego i niebieskiego. W obrazie NASA z Maize Triangle kolor nie jest więc naturalnym wyglądem pól, ale kodem informującym o stanie powierzchni i zmianach upraw.
Zieleń w kompozycji wskazuje obecność roślinności. Czerwień oznacza powierzchnie bez roślin, a błękit opisuje, jak szybko zmieniała się struktura roślin w trakcie sezonu 2025-2026.
NASA podaje konkretny przykład interpretacji: rośliny, które rosną szybko, a potem są wcześnie zbierane, mogą dawać w kompozycji odcień pomarańczowy. Słoneczniki są znane z takiego wzorca w regionie, ale NASA zaznacza, że potwierdzenie obecności danej uprawy na konkretnym polu wymagałoby walidacji terenowej.
Ten warunek jest ważny dla wiarygodności analizy. Obraz satelitarny wskazuje prawdopodobne wzorce, lecz nie zastępuje pomiarów naziemnych, dokumentacji rolniczej ani klasyfikacji zweryfikowanej przez lokalne dane.
Polaryzacja radarowa jest informacją o orientacji fali odbitej od powierzchni
Polaryzacja radarowa jest cechą fali elektromagnetycznej opisującą orientację jej pola elektrycznego. NASA wyjaśnia, że radary mogą nadawać i odbierać fale o polaryzacji poziomej lub pionowej, a różne kombinacje dają dodatkowe informacje o powierzchni.
W rolnictwie polaryzacja pomaga odróżniać powierzchnie uporządkowane od chaotycznych. Liście, łodygi i korony roślin rozpraszają fale inaczej niż gładka gleba, rowki, budynki lub woda.
NASA opisuje, że systemy dual-pol mogą nadawać jedną polaryzację i odbierać dwie, na przykład HH oraz HV albo VV oraz VH. Systemy quad-pol rejestrują cztery kombinacje, czyli HH, HV, VH i VV, co daje bogatszy opis powierzchni, ale wymaga bardziej złożonego trybu pracy radaru.
Dla NISAR polarymetria ma znaczenie w badaniach biomasy, rolnictwa, lasów, hydrologii, geologii i reagowania na katastrofy. NASA podaje, że misja wykorzystuje różne tryby polaryzacji w dwóch pasmach radarowych, co pozwala łączyć informacje o strukturze i właściwościach powierzchni.
| Kolor w kompozycji NASA | Znaczenie fizyczne | Przykład interpretacji rolniczej |
|---|---|---|
| Zielony | Obszar porośnięty roślinnością | Aktywna uprawa w sezonie wzrostu |
| Czerwony | Powierzchnia bez roślin | Goła gleba, pole po zbiorach lub teren nieporośnięty |
| Niebieski | Szybkość zmian roślinności w czasie sezonu | Uprawa zmieniająca strukturę między listopadem 2025 a marcem 2026 |
| Pomarańczowy | Mieszanka zieleni i czerwieni | Rośliny szybko rosnące i wcześnie zbierane, potencjalnie słonecznik |
Rolnictwo precyzyjne jest praktycznym zastosowaniem obserwacji satelitarnych
Rolnictwo precyzyjne jest sposobem zarządzania polami na podstawie danych o glebie, wodzie, roślinach i pogodzie. Dane radarowe NISAR mogą wspierać ten model, ponieważ pokazują rozwój upraw i różnice między polami w wielu terminach, a nie tylko w jednym dniu.
NASA wskazuje, że technika użyta w obrazie z Maize Triangle daje powtarzalną metodę monitorowania rozwoju upraw, skutków nawadniania i zmian użytkowania ziemi w dużych regionach. Dla rolnictwa oznacza to możliwość obserwowania nie tylko pojedynczego pola, ale całych układów produkcyjnych.
W regionach półsuchych szczególnie ważna jest woda. Obraz z RPA pokazuje, że obecność rzeki i systemów irygacyjnych wpływa na mozaikę pól, a dane radarowe mogą pomóc śledzić, jak uprawy reagują na dostępność wody i zmienność klimatu.
Takie dane mogą mieć znaczenie dla administracji, ubezpieczycieli, naukowców i producentów żywności. Jeśli kolejne sezony będą analizowane tą samą metodą, porównanie obrazów może ujawnić przesunięcia terminów siewu, zmiany intensywności nawadniania albo różnice w reakcji upraw na suszę.
Ograniczenia danych radarowych oznaczają potrzebę łączenia satelitów z pomiarami terenowymi
Ograniczenia danych radarowych oznaczają, że kolorowy obraz nie powinien być traktowany jak gotowa mapa gatunków upraw bez dodatkowej walidacji. NASA wprost zaznacza, że choć określony wzorzec może pasować do słoneczników, potwierdzenie ich obecności na konkretnym polu wymaga sprawdzenia w terenie.
Interpretacja SAR jest trudniejsza niż interpretacja zdjęcia optycznego, bo radar patrzy z boku, a sygnał zależy od kąta, wilgotności, szorstkości i geometrii powierzchni. NASA opisuje, że spokojna woda może wyglądać na ciemną, powierzchnie szorstkie zwykle odbijają więcej sygnału, a mokre powierzchnie mogą silniej rozpraszać radar.
Najlepsze wyniki daje łączenie kilku źródeł danych. Radar SAR dostarcza informacji o strukturze i zmianie w czasie, zdjęcia optyczne pokazują barwę oraz stan pokrywy roślinnej, a pomiary terenowe sprawdzają, jaka uprawa rzeczywiście rośnie na danym polu.
NISAR nie jest więc „kolorową kamerą” do malowania Ziemi. To instrument pomiarowy, który zamienia mikrofale, polaryzację i statystykę wieloczasową w dane użyteczne dla nauki o klimacie, rolnictwie i gospodarce wodnej.
Znaczenie obrazu z RPA jest szersze niż jedna efektowna wizualizacja
Znaczenie obrazu z RPA jest związane z tym, że pokazuje praktyczny sens nowej generacji satelitów obserwujących Ziemię. Jedna kompozycja z 10 przelotów ujawnia roślinność, brak roślinności i sezonową dynamikę upraw w regionie ważnym dla produkcji żywności.
Dla naukowców obraz jest testem metod przetwarzania danych NISAR. Dla rolnictwa jest przykładem, jak obserwacje z orbity mogą wspierać decyzje o wodzie, plonach i zmianach użytkowania ziemi.
Publikacja NASA z 29 maja 2026 roku dobrze pokazuje, że technologia kosmiczna coraz częściej służy problemom ziemskim. Radar wyniesiony na orbitę mierzy nie tylko lodowce, trzęsienia ziemi czy lasy, ale także pola kukurydzy, pszenicy i słonecznika, od których zależy bezpieczeństwo żywnościowe regionów.
